ماژول MODBUS به هارت

نام تجاری Microcyber
منبع محصول لیائونینگ، چین
زمان تحویل هر چه سریعتر
ظرفیت عرضه 1000 واحد در ماه

MODBUS به هارت مدول/M0310 مقدمه کلی
میکروسایبر شرکت بسیاری از ماژول‌های تبدیل پروتکل داخلی را برای اکثر تولیدکنندگان دستگاه‌های میدانی سفارشی کرده است و از اتصال پروتکل MODBUS RTU (که از این پس پروتکل MODBUS نامیده می‌شود) دستگاه برده به انواع سیستم فیلدباس پشتیبانی می‌کند. عملکرد MODBUS داخلی به ماژول هارت (که از این پس "ماژول هارت" نامیده می شود) تبدیل دستگاه برده MODBUS به دستگاه برده هارت است.

Email

دانلود

M0310 معرفی کلی

میکروسایبر شرکت بسیاری از ماژول‌های تبدیل پروتکل داخلی را برای اکثر تولیدکنندگان دستگاه‌های میدانی سفارشی کرده است و از اتصال پروتکل MODBUS RTU (که از این پس پروتکل MODBUS نامیده می‌شود) دستگاه برده به انواع سیستم فیلدباس پشتیبانی می‌کند. عملکرد M0310 MODBUS داخلی به ماژول هارت (از این پس به عنوان"ماژول هارت") تبدیل دستگاه برده MODBUS به دستگاه برده هارت است.

ابعاد M0310

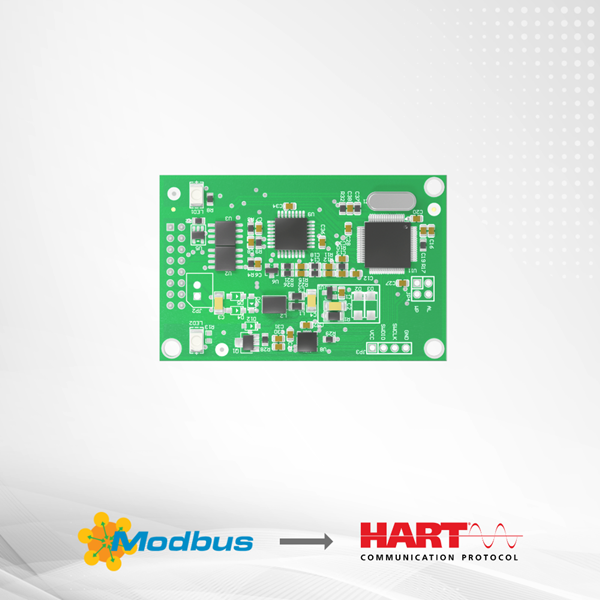

MODBUS To HART Module

مشخصات M0310

جسم اندازه گیری	دستگاه برده مدباس RTU
منبع تغذیه	(6 تا 42) VDC
پروتکل اتوبوس	2 سیم، (4 تا 20) میلی آمپر + هارت
مقاومت بار	(0 تا 1500) Ω (معمولی)
مقاومت بار	(230 تا 1100) Ω(ارتباط هارت)
جداسازی ولتاژ	رابط اتوبوس مدباس و هارت، 500 VAC
محدوده دما	(-40-85) ℃
محدوده رطوبت	(5 تا 95) درصد RH
زمان شروع	≤5 ثانیه
زمان تازه کردن	0.2 ثانیه
تنظیم رطوبت	ثابت زمانی 0 تا 32 ثانیه
دقت جریان خروجی	حداکثر خطا ≤50 μA است

M0310 جزئیات فنی

modbus rtu to HART module

modbus rtu to 4-20mA analog module

برنامه M0310

به عنوان یک محصول کلی، ماژول هارت باید با ویژگی‌های رابط مختلف (آدرس برده، نرخ ارتباط، روش تأیید ارتباط و غیره) و روش ذخیره‌سازی داده (آدرس ثبت داده، نوع داده، ترتیب بایت و غیره) دستگاه‌های مختلف MODBUS روبرو شود. و همچنین الزامات کاربر نهایی برای تخصیص متغیر پویا هارت (رجیسترهای داده به متغیرهای دستگاه نگاشت می‌شوند و متغیرهای دستگاه به متغیرهای پویا نگاشت می‌شوند)، و این می‌تواند توسط سازنده دستگاه مجدداً پیکربندی شود.
