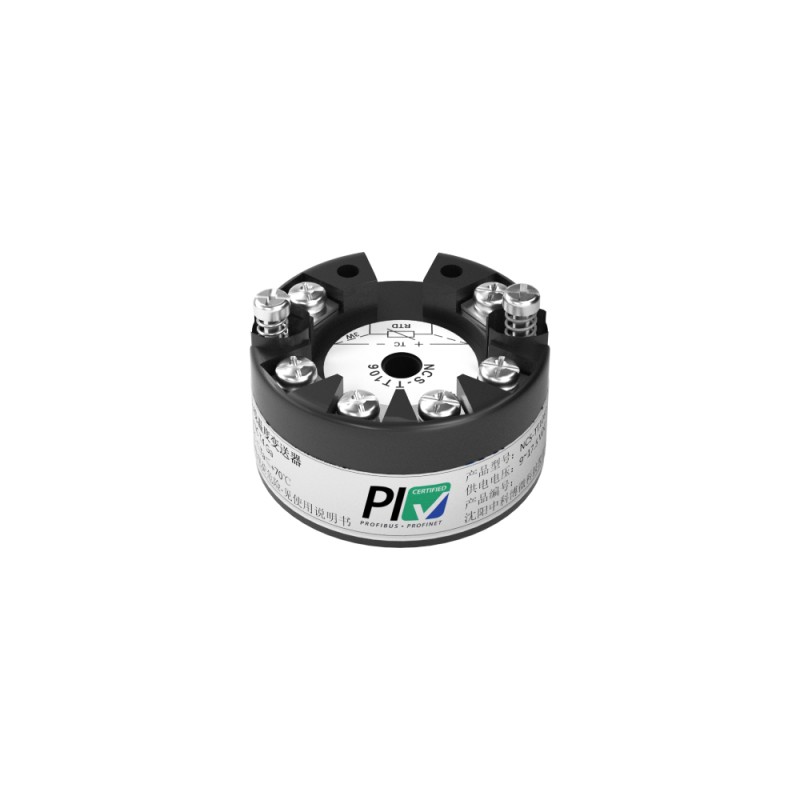

ماژول دما NCS-TT106 FF H1/ PROFIBUS PA/هارت
- Microcyber
- چین
- موجود است
- 500 مجموعه در ماه
ماژول دما NCS-TT106 از پروتکل های FF Hl، PROFIBUS PA و هارت و چندین سنسور دما پشتیبانی می کند. با کنترل کننده ارتباط R&D مستقل، به یک فرستنده دمای فیلدباس با عملکرد بالا تبدیل شده است.
1. پشتیبانی از 4 نوع مقاومت حرارتی و 8 نوع ترموکوپل
2. مقاومت حرارتی از 2 سیم، 3 سیم و 4 سیم پشتیبانی می کند
3. دقت جبران اتصال سرد ترموکوپل می تواند به 0.15 ± ℃ برسد.
4. دقت بالا (بهتر از درجه 0.1)، رانش دمای پایین (بهتر از ± 50ppm/℃)
5. گواهینامه تست قابلیت همکاری FCG (ITK 6) و گواهینامه تست قابلیت همکاری PNO (پروفایل PA 3.02)، مطابق با هارت 7
6. گواهینامه CE، ضد انفجار (ذاتاً ایمن، ضد شعله).
NCS-TT106 ماژول دمای هوشمندبا استفاده از فناوری فیلدباس، نسل جدیدی از فیلدباس هوشمند است فرستنده دما و یک وسیله میدانی ضروری برای کنترل فرآیند است. فرستنده NCS-TT106 بلوک های عملکرد فراوان را ادغام می کند و نه تنها عملکرد اندازه گیری کلی بلکه استراتژی کنترل پیچیده را نیز درک می کند.
NCS-TT106 از فناوری دیجیتال استفاده می کند، بنابراین می تواند با انواع مختلفی از سنسورهای ترموکوپل و مقاومت حرارتی متصل شود. دارای دامنه وسیع و رابط ساده بین میدان و اتاق کنترل است که هزینه نصب، بهره برداری و نگهداری را کاهش می دهد.
NCS-TT106 از پروتکل های هارت، FF و PA پشتیبانی می کند. این می تواند به طور گسترده در صنایع نفت، مواد شیمیایی، برق و متالورژی و غیره استفاده شود.
ماژول دما NCS-TT106ویژگی ها：
مقاومت های حرارتی و ترموکوپل های متعدد را پشتیبانی کنید
مقاومت حرارتی از حالت اتصال 2/3 سیم پشتیبانی می کند
ترموکوپل می تواند از عملکرد جبران پایان سرد استفاده کند
ماژول دما NCS-TT106اساسیپآرام‌سنج‌ها:
منبع تغذیه اتوبوس: 9 تا 32 VDC
مصرف جریان (استاتیک):≤14mA(FF/PA)
سیگنال ورودی 11V~35 VDC(هارت): Pt100، Pt1000، Cu50، Cu100 Ω، 0، 0 تا 500 ~ 4000 Ω مقاومت، B، E، J، N، K، R، S، T هشت درجه ترموکوپل، - سیگنال ولتاژ 100mV ~ 100mV
شماره کانال: تک کانال
پروتکل فیلدباس: FF/PA/هارت
عایق: بین ترمینال و محفظه: 500Vrms (707VDC)
دمای عملیاتی: -40 ℃ ~ 85 ℃
محدوده رطوبت: 0٪ تا 95٪ RH
زمان شروع: ≤5 ثانیه
زمان گردش: 0.5 ثانیه
سازگاری الکترومغناطیسی: مطابق با گیگابایت/T 18268-2010
علامت ضد انفجار: مثال ia IIC T4 گا (هارت)
پارامتر ساختاری:
ابعاد: Φ45*23mm
جنس پوسته: نایلون
شاخص فنی مقاومت حرارتی
RTD شاخص دقت دمای معمولی (25 ℃)
نوع سیگنال | محدوده | محدوده توصیه شده (℃) | دقت | تغییر دما (در ℃) |
سیگنال مقاومت | 0~500Ω | 0~500Ω | ±0.04Ω | ±0.001Ω |
0~4000Ω | 0~4000Ω | ±0.35Ω | ±0.015Ω | |
PT100 | -200 ~ 850 ℃ | -200 ~ 850 ℃ | 0.15 ± ℃ | 0.003 ± ℃ |
PT1000 | -200 ~ 850 ℃ | -200 ~ 850 ℃ | 0.15 ± ℃ | 0.005 ± ℃ |
CU50 | -50 تا 150 درجه سانتیگراد | -50 تا 150 درجه سانتیگراد | 0.15 ± ℃ | 0.005 ± ℃ |
CU100 | -50 تا 150 درجه سانتیگراد | -50 تا 150 درجه سانتیگراد | ± 0.10 ℃ | 0.003 ± ℃ |
پارامتر ترموکوپل در دمای معمولی (25℃)
نوع سیگنال | محدوده پیشنهادی (℃) | دقت |
mV | -100Mv~100mV | 0.05٪ |
ب | 500 ~ 1810 ℃ | ± 1.0 ℃ |
و | -200℃~1000℃ | ± 0.4 ℃ |
جی | -190℃~1200℃ | ± 0.4 ℃ |
ک | -200℃~1372℃ | ± 0.4 ℃ |
ن | -190℃~1300℃ | ± 0.8 ℃ |
آر | 0℃~1768℃ | ± 1.0 ℃ |
اس | 0℃~1768℃ | ± 1.0 ℃ |
تی | -200℃~400℃ | ± 0.4 ℃ |
ابعاد：
نصب：
از طریق سوراخ تعیین موقعیت، از دو پیچ برای نصب ماژول دما روی محفظه دما یا ریل استفاده کنید.
نحوه انتخاب ماژول دما NCS-TT106?
جدول کد انتخاب
سیم کشی：
ماژول دمای فیلدباس سیگنال برق و باس یک جفت کابل مشترک دارند و به آن کابل اتوبوس می گویند. پیشنهاد می شود کاربر از کابل فیلدباس مخصوص توصیه شده توسط IEC61158-2 استفاده کند.
کابل سیگنال و کابل گذرگاه نمی توانند سیم یا شیار سیم را با سیم برق دستگاه دیگر مشترک کنند و باید از دستگاه با قدرت بالا دور باشند.
سیم های محافظ انتهای اتوبوس باید به زمین متصل شوند.
محصولات مرتبط ---ماژول دما NCS-TT106:
سوالات متداول
س: پیکربندی کالیبراسیون نقطه صفر فرستنده 2 سیمی دما چیست؟
A: برای اندازه گیری 2 سیم، کالیبراسیون نقطه صفر 2 سیم را می توان با تغییر پارامتر بلوک مبدل TWO_WIRES_COMPENSATION انجام داد.
س: آیا می توانم کتابچه راهنمای الکترونیکی را دریافت کنم؟
پاسخ: بله، لطفا با ما تماس بگیرید.
س: از چه نوع کابلی برای سیم کشی استفاده کنم؟
پاسخ: سیگنال باس و قدرت ماژول دمای فیلدباس یک جفت کابل مشترک دارند و به آن کابل باس می گویند. پیشنهاد می شود کاربر از کابل فیلدباس مخصوص توصیه شده توسط IEC61158-2 استفاده کند.
س: آیا می توانید خدمات OEM را ارائه دهید؟
A: بله، ما می توانیم، مانند تخته ارتباطات، همچنین می توانیم جعبه ابزار توسعه فیلدباس را ارائه دهیم.
