مودم هارت
- Microcyber
- چین شنیانگ
- ۳ روز کاری
- 1000 قطعه در ماه
مودم هارت ان سی اس-HM105 - به عنوان شرکت پیشرو در اینترنت اشیاء صنعتی، شرکت میکروسایبر شرکت دهه‌ها تجربه در اینترنت اشیاء صنعتی دارد، هارت مودم یکی از داغ‌ترین محصولات میکروسایبر است. مودم سیگنال هارت (هارت مودم) ابزاری ضروری برای تولیدکنندگان ابزار دقیق جهت ارتقاء محصولات و کنترل تبدیل سیگنال در محل است.
بررسی اجمالی محصول مودم هارت
در صنعت ابزار دقیق، فرستنده‌های آنالوگ سنتی ۴ تا ۲۰ میلی‌آمپر در حال ارتقا به فیلدباس با ارتباط دیجیتال هستند. ارتباط فیلدباس هارت قابلیت ارتباط دیجیتال با سیگنال آنالوگ سازگار را دارد. مودم هارت ابزاری ضروری و مناسب برای ارتقاء محصولات آنالوگ و تبادل سیگنال در کارخانه کنترل است.
ما دو نوع مودم هارت ارائه می‌دهیم. هارت-RS232 مبدل سیگنال هارت به سیگنال آر اس-232 است و هارت-یو اس بی مبدل سیگنال هارت به پورت سری مجازی کامپیوتر است.
مشخصات مودم هارت
پارامتر | ارزش |
منبع تغذیه | بدون نیاز به منبع تغذیه خارجی |
ایزولاسیون گالوانیک | ۵۰۰ ولت ای سی بین دستگاه و کامپیوتر |
امپدانس دریافتی | ≥5KΩ |
حساسیت دریافت | ۱۲۰ میلی‌وات بر هر پیک |
دامنه خروجی | 500 میلی ولت (500 اهم) |
کانکتور | رابط یو اس بی/RS232 به کامپیوتر، دو گیره سوسماری روی فرستنده |
طول کابل | کابل یو اس بی/RS232: 1.5 متر؛ کابل هارت: 1.00 متر |
محفظه مودم هارت
پارامتر | ارزش |
وزن | تقریباً ۱۲۵ گرم (شامل کابل) |
ابعاد | ۶۰ × ۴۵ × ۱۴ میلی‌متر |
محیط مودم هارت
پارامتر | ارزش |
دمای عملیاتی | ۰ تا ۵۰ درجه سانتیگراد |
دمای نگهداری | -40 تا 85 درجه سانتیگراد |
رطوبت | 0-95٪ (بدون تراکم) |
سیستم کامپیوتر مودم هارت
پارامتر | ارزش |
سیستم عامل | ویندوز ۹۸/من/2000/ایکس پی/وین7/برد۸ |
پورت یو اس بی/RS232 | میزبان یو اس بی/RS232 |
اتصال مودم هارت
کیت پیکربندی برای مودم هارت
۱. سیگنال مودم حالت ولتاژ
۲. انطباق با مشخصات لایه فیزیکی هارت (اف اس کی)
۳. ایزولاسیون ترانسفورماتور برای جلوگیری از اثر اتصال به زمین
۴. طراحی کم‌مصرف بدون منبع تغذیه خارجی
۵. دو انتخاب با پورت یو اس بی و پورت سریال

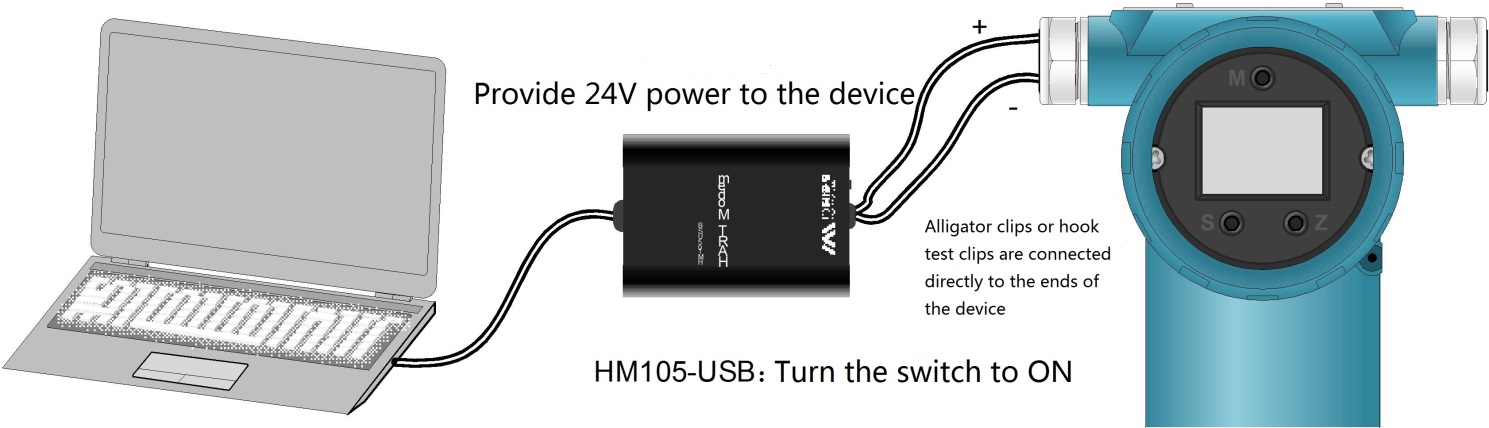

6. مودم سیگنال یو اس بی هارت می‌تواند برق خارجی را تأمین کند
7. دامنه خروجی مودم سیگنال RS232A هارت قابل تنظیم است
HM105 یک مبدل سیگنال بین دستگاه میدانی پروتکل هارت و رایانه‌ای است که نرم‌افزار پیکربندی را اجرا می‌کند. برای جزئیات بیشتر به زیر مراجعه کنید.

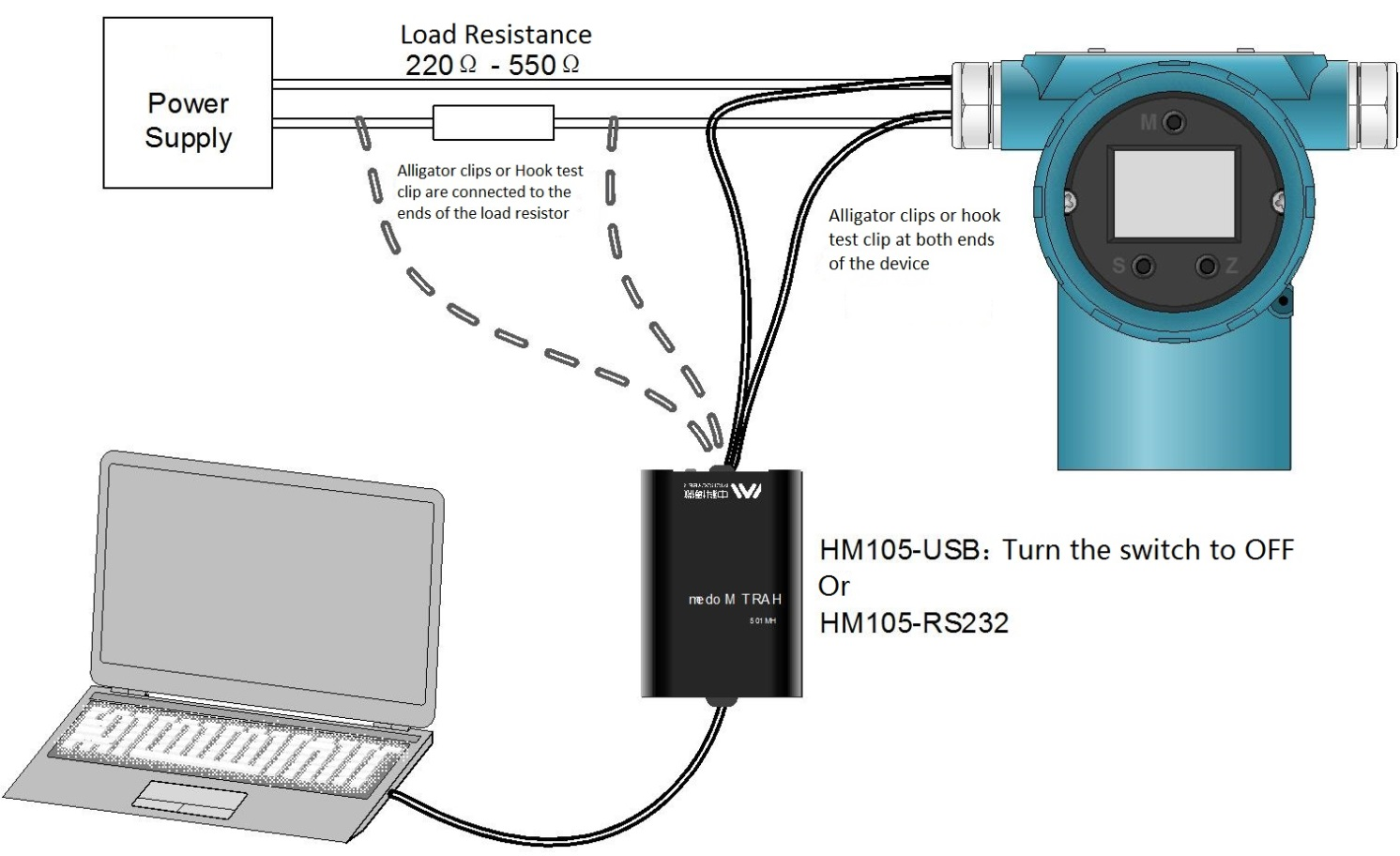

هنگام اتصال چندین دستگاه هارت، شکل بالا مبنا است. دستگاه‌های هارت باقی‌مانده را به دستگاه‌های هارت در شکل وصل کنید. توجه داشته باشید که منبع تغذیه باید از چندین دستگاه پشتیبانی کند. مقاومت‌های بار به صورت سری بین منبع تغذیه و دستگاه متصل می‌شوند.
این محصول یک مودم سیگنال هارت با مدولاسیون ولتاژ است. دو گیره سوسماری غیرقطبی روی رابط هارت به مقاومت‌های بار هارت در دو انتهای مقاومت بار هارت یا در دو انتهای منبع تغذیه دستگاه میدانی متصل شده‌اند. انتهای دیگر محصول را به پورت یو اس بی کامپیوتر (هنگام استفاده از مودم HM105-RS232، پورت سریال 9 پین) برای اتصال به کامپیوتر وصل کنید.
هنگام استفاده از مودم HM105-یو اس بی، کامپیوتر باید درایور تبدیل یو اس بی به پورت سریال موجود در بسته را نصب کند. نرم‌افزار پیکربندی در حال اجرا از پورت سریال مجازی ارائه شده توسط درایور استفاده می‌کند. هنگام استفاده از مودم HM105-RS232، نرم‌افزار پیکربندی از پورت سریال ارائه شده توسط میزبان استفاده می‌کند. ارتباط سریال ناهمزمان نیمه دوطرفه 1200 بیت بر ثانیه از طریق مودم و دستگاه‌های میدانی.
HM105-یو اس بی از یک تراشه اف تی دی آی برای ارائه یک پورت کام مجازی (وی سی پی) استفاده می‌کند که از ویندوز، لینوکس، مک او اس، ویندوز م. و سایر سیستم عامل‌ها پشتیبانی می‌کند. لطفاً برای پشتیبانی از درایور و سیستم به موارد زیر مراجعه کنید.
آدرس اینترنتی: https://www.ftdichip.کام/رانندگان/وی سی پی.اچ تی ام
